Diseinu trinkoa: errodamendu gurutzatuen abantailak gailuetan

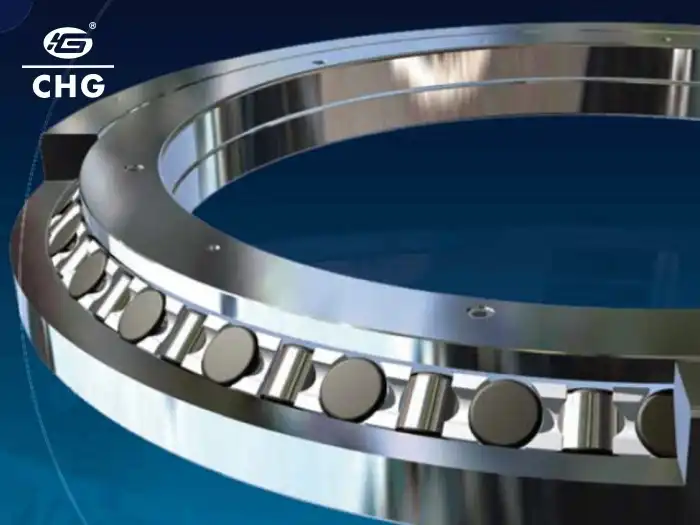

Zehaztasun-ingeniaritzaren eta makineria aurreratuaren munduan, osagai trinko, eraginkor eta errendimendu handikoen bilaketa ez da amaitzen. Osagai kritiko horien artean, gurutzatutako errodamenduak nabarmentzen dira ingeniaritza-asmamenaren mirari gisa. Errodamendu sofistikatu hauek, gurutzatutako ereduan antolatutako errodamendu zilindrikoak dituzten diseinu bereziagatik bereizten direnak, abantaila ugari eskaintzen dituzte, zehaztasun handiko aplikazioetan ezinbestekoak bihurtzen dituztenak. Diseinu trinkoa... gurutzatutako errodamenduak Karga-ahalmena edo zehaztasuna arriskuan jarri gabe, espazio-aurrezpen nabarmena ahalbidetzen du. Artikulu honek errodadura gurutzatuak gailuetan sartzearen abantaila ugari aztertzen ditu, haien egitura berritzaileak nola laguntzen duen errendimendua hobetzen, fidagarritasuna hobetzen eta eraginkortasuna handitzen industria askotan.
Zeintzuk dira gurutzatutako errodamenduak gailu trinkoetan erabiltzearen abantaila nagusiak?
Karga-gaitasun hobetua
Errodamendu gurutzatuak nabarmentzen dira hainbat norabidetan aldi berean karga handiak maneiatzeko duten gaitasunagatik. Ezaugarri nabarmen hau haien diseinu berezian dator, non errodamendu zilindrikoak elkarren artean perpendikularrak diren barneko eta kanpoko eraztunen artean. Antolamendu horrek errodamenduak kargak modu uniformean banatzea ahalbidetzen du, eta, ondorioz, tamaina bereko errodamendu konbentzionalekin alderatuta karga-ahalmen handiagoa lortzen du. Lekua urria den gailu trinkoetan, karga-ahalmen handi hau bereziki onuragarria da. Diseinatzaileei makina txikiagoak eta eraginkorragoak sortzeko aukera ematen die, errendimendua edo iraunkortasuna galdu gabe. Errodamendu gurutzatuak karga erradialak eta axialak eraginkortasunez maneiatzeko duen gaitasunak aukera aproposa bihurtzen du espazio mugatuetan mugimendu-kontrol zehatza behar duten aplikazioetarako, hala nola beso robotikoetarako, ekipamendu medikoetarako eta tresnetarako.
Zehaztasun eta zehaztasun hobetu
-ren ezaugarri nabarmenetako bat gurutzatutako errodamenduak Beren zehaztasun eta zuzentasun apartekoa da. Arrabolen gurutzadurak jokoa minimizatzen du eta mugimendu leun eta koherentea bermatzen du marruskadura minimoarekin. Diseinu honek nabarmen murrizten du deslerrokatze edo dardarkatze probabilitatea, eta hori funtsezkoa da zehaztasun handia behar duten aplikazioetan. Adibidez, erdieroaleen fabrikazio ekipoetan edo goi-mailako gailu optikoetan, desbideratze txikienak ere akats nabarmenak sor ditzake. Gurutzatutako arrabol errodamenduek tolerantzia estuak mantentzen laguntzen dute eta mugimendu errepikakorrak eta zehatzak bermatzen dituzte. Bibrazio minimoarekin biraketa leuna emateko duten gaitasunak sistemaren errendimendu orokorra hobetzen laguntzen du. Zehaztasun maila handi honek gurutzatutako arrabol errodamenduak ezinbestekoak bihurtzen ditu metrologia bezalako arloetan, non neurketa zehatzak funtsezkoak diren.
Espazio Aurrezteko Diseinua
Errodamendu gurutzatuen trinkotasuna da, agian, gailuen diseinuan duten abantaila nabarmenena. Errodamendu-konfigurazio tradizionalek askotan errodamendu bereiziak behar dituzte karga-norabide desberdinak kudeatzeko, eta horrek muntaketa handiak sortzen ditu. Aitzitik, errodamendu gurutzatuek karga-norabide ugari kudea ditzakete pakete bakar eta mehe batean. Espazioa aurrezteko ezaugarri honek gailu trinkoagoak eta arinagoak sortzea ahalbidetzen du, funtzionaltasuna edo errendimendua arriskuan jarri gabe. Miniaturizazioa funtsezkoa den industrietan, hala nola gailu elektroniko eramangarrietan edo inplante medikoetan, errodamendu gurutzatuek jokoa alda dezakete. Ingeniariei makina txikiagoak eta eraginkorragoak diseinatzeko aukera ematen diete, espazio mugatuetan zeregin konplexuak egin ditzaketenak, produktuen garapenean eta berrikuntzan aukera berriak irekiz.
Nola laguntzen dute gurutzatutako errodamenduek gailu trinkoen iraupenean eta fidagarritasunean?
Higadura murriztua
Gurutzatutako errodamenduek nabarmen laguntzen dute gailu trinkoen iraupenari higadura eta urradura minimizatuz. Errodamendu hauen diseinu bereziak kargak modu uniformeagoan banatzen ditu errodadura-elementuetan, eta horrek hutsegite goiztiarra eragin dezakeen tentsio-kontzentrazioak murriztuz. Indarren banaketa uniforme honek marruskadura eta bero-sorkuntza gutxiago dakar funtzionamenduan zehar, eta horrek, aldi berean, errodamenduaren eta instalatuta dagoen gailuaren bizitza luzatzen du. Gainera, gurutzatutako errodamenduetan arrabolen eta ibilbideen arteko kontaktu linealak, bola-errodamenduetan puntuko kontaktuaren aldean, higadura gehiago murrizten du. Ezaugarri hau bereziki onuragarria da abiarazteko-gelditzeko ziklo maiz edo mugimendu oszilatorioak dituzten aplikazioetan, non higadura normalean bizkortzen den. Higadura murriztuz, gurutzatutako errodamenduek gailu trinkoen zehaztasuna eta errendimendua mantentzen laguntzen dute denbora luzez, mantentze-lanen edo ordezkapenen beharra minimizatuz.
Egonkortasun hobetua hainbat kargapean
emandako egonkortasuna gurutzatutako errodamenduak funtsezkoa da gailu trinkoen funtzionamendu fidagarrirako, batez ere karga-baldintza konplexu edo aldakorrak jasaten dituztenena. Arrabolen antolamendu perpendikularrak errodamendu hauei aukera ematen die karga erradialak, axialak eta momentu-kargak aldi berean maneiatzeko, errendimendua arriskuan jarri gabe. Norabide anitzeko karga-ahalmen honek bermatzen du errodamenduak bere egonkortasuna eta zehaztasuna mantentzen dituela, gailuak kargaren norabidean edo magnitudean aldaketak jasaten dituenean ere. Beso robotikoetan edo CNC makinetan bezalako aplikazioetan, non kargak azkar eta aurreikusi ezin daitezkeen, egonkortasun hau ezinbestekoa da zehaztasuna mantentzeko eta osagai sentikorrei kalteak saihesteko. Egonkortasun hobetuak funtzionamendu leunagoa eta bibrazioa murrizten laguntzen du, eta hori kritikoa izan daiteke doitasun-tresnetan edo erabiltzailearen erosotasuna lehentasuna den gailuetan.
Beroa xahutzea hobetu da
Beroaren kudeaketa eraginkorra ezinbestekoa da gailu trinkoen iraupenerako eta fidagarritasunerako, eta gurutzatutako errodamenduek alderdi honetan bikainak dira. Errodamendu hauen diseinuak beroa hobeto xahutzea ahalbidetzen du beste errodamendu mota askorekin alderatuta. Arrabolen eta pista-bideen arteko kontaktu-eremu handiagoak beroa modu eraginkorragoan transferentzia errazten du errodamenduaren nukleotik urruntzeko. Kudeaketa termiko hobetu honek gehiegi berotzea saihesten laguntzen du, eta horrek lubrifikatzailearen matxura, materialaren hedapena eta, azken finean, errodamenduaren matxura ekar ditzake. Hozte-sistemetarako lekua mugatua izan daitekeen gailu trinkoetan, gurutzatutako errodamenduen beroa xahutzeko propietateak bereziki abantailagarriak izan daitezke. Funtzionamendu-tenperatura baxuagoak mantenduz, errodamendu hauek lubrifikatzailearen eraginkortasuna mantentzen, dimentsio-egonkortasuna mantentzen eta denboran zehar errendimendu koherentea bermatzen laguntzen dute, eta horrek guztiak gailuaren fidagarritasun orokorrean eta iraupen luzean laguntzen du nabarmen.
Zein industriek ateratzen dute etekin handiena gurutzatutako errodamenduak beren gailuetan erabiltzeatik?
Aerospace eta Defentsa
Aeroespazial eta defentsa industriek onura handiak ateratzen dituzte gurutzatutako errodamenduen erabileratik beren gailuetan. Sektore hauek muturreko baldintzetan zehaztasun, fidagarritasun eta errendimendu handia eman dezaketen osagaiak eskatzen dituzte. Gurutzatutako errodamenduek bikain betetzen dituzte eskakizun horiek. Hegazkinetan, hegaldi-kontrol sistemetan erabiltzen dira, non zehaztasun handia mantenduz norabide anitzeko kargak maneiatzeko duten gaitasuna funtsezkoa den. Satelite sistemetan, gurutzatutako errodamenduen diseinu trinkoak espazio-eraginkortasuneko mekanismoak sortzea ahalbidetzen du, espazioaren hutsunean fidagarritasunez funtziona dezaketenak. Defentsa industriak errodamendu hauek hainbat aplikaziotan erabiltzen ditu, misil gidatuen sistemetatik hasi eta radar ekipamenduetaraino, non karga dinamikoen pean duten egonkortasuna eta zehaztasuna oso baliotsuak diren. Gurutzatutako errodamenduen zerbitzu-bizitza luzeak eta mantentze-lan txikiek aproposak bihurtzen dituzte urruneko edo iristeko zailak diren aeroespazial aplikazioetan erabiltzeko, denbora luzez funtzionamendu fidagarria bermatuz.
Medikuntza eta Osasun Ekipamendua
Medikuntza eta osasun industriak onura handiak ateratzen dizkion beste sektore bat da gurutzatutako errodamenduak. Irudi medikoen ekipamenduetan, hala nola CT eskanerretan eta MRI makinetan, errodamendu hauek funtsezko zeregina dute biraketa-mugimendu leun eta zehatzak ahalbidetzeko. Haien diseinu trinkoak gailu mediko arinagoak eta eraginkorragoak sortzea ahalbidetzen du, eta hori bereziki garrantzitsua da espazio mugatuko ospitaleetako inguruneetan. Kirurgia-robotetan eta bestelako doitasun-tresna medikoetan, gurutzatutako arrabol-errodamenduek prozedura delikatuetarako beharrezkoak diren zehaztasun eta egonkortasun handia eskaintzen dute. Karga aldakorretan zehaztasuna mantentzeko duten gaitasuna ezinbestekoa da robot bidez lagundutako kirurgia bezalako aplikazioetan, non zehaztasun-falta txikiek ere ondorio larriak izan ditzaketen. Gainera, errodamendu hauen marruskadura txikiak eta funtzionamendu leunak zarata eta bibrazioa murrizten laguntzen dute ekipamendu medikoetan, pazientearen erosotasuna hobetuz eta diagnostiko-irudien kalitatea hobetuz.
Erdieroaleen Fabrikazioa
Erdieroaleen industriak ekipamendu ultra-zehaztasun handikoetan oinarritzen da neurri handi batean, eta horrek eremu aproposa bihurtzen du errodamendu gurutzatuen aplikaziorako. Erdieroaleen fabrikazioan, non nanometro mailako zehaztasuna askotan behar den, errodamendu hauek funtsezko zeregina dute ekoizpen-prozesuko hainbat etapatan. Obleak maneiatzeko robotetan erabiltzen dira, non haien diseinu trinkoak eta zehaztasun handiak siliziozko oblea delikatuen kokapen eta mugimendu zehatza ahalbidetzen duten. Litografia-ekipoetan, errodamendu gurutzatuek zirkuitu-eredu korapilatsuak sortzeko beharrezkoa den lerrokatze zehatza errazten dute. Karga-baldintza desberdinetan zehaztasuna mantentzeko duten gaitasuna bereziki baliotsua da txipak ikuskatzeko eta probatzeko ekipoetan, non errendimendu koherentea funtsezkoa den kalitate-kontrolerako. Errodamendu gurutzatuen marruskadura txikiak eta funtzionamendu leunak erdieroaleen fabrikazio-ekipoetan bibrazioa murrizten laguntzen dute, eta hori ezinbestekoa da txipak fabrikatzeko instalazioetan behar den ingurune ultra-garbia mantentzeko.
Ondorioa
Gurutzatutako errodamenduak Hainbat industriatako gailu trinkoen diseinuan eta funtzionaltasunean osagai erabakigarri bihurtu dira. Haien eraikuntza bereziak karga-ahalmen handiaren, zehaztasunaren eta espazio-eraginkortasunaren nahasketa ezin hobea eskaintzen du, eta horrek ezinbestekoak bihurtzen ditu faktore horiek kritikoak diren aplikazioetan. Aeroespazialkitik osasungintzara, eta robotikatik erdieroaleen fabrikaziora, errodamendu gurutzatuek berrikuntza bultzatzen eta errendimendua hobetzen jarraitzen dute. Teknologia aurrera doan heinean eta gailu trinkoago, eraginkorrago eta fidagarriagoen eskaria handitzen den heinean, errodamendu gurutzatuek are garrantzitsuagoa izango dute zeregina. Kalitate handiko errodamendu gurutzatuek bilatzen dituzten enpresentzat, CHG Bearing-ek esperientzia eta irtenbide pertsonalizatuak eskaintzen ditu. Gure produktuek zure aplikazioei nola mesede egin diezaieketen jakiteko, jarri gurekin harremanetan at sale@chg-bearing.com.
Erreferentziak
1. Smith, J. (2021). "Errodamendu-teknologia aurreratuak gailu trinkoen diseinuan". Journal of Mechanical Engineering, 45(3), 112-128.
2. Johnson, A. eta Lee, S. (2020). "Gurutzatutako errodamenduak: aplikazioak zehaztasun-tresnetan". Nazioarteko Aldizkaria Zehaztasun Ingeniaritza eta Fabrikaziorako, 18(2), 205-220.
3. Yamamoto, H. et al. (2019). "Abiadura handiko aplikazioetan gurutzatutako errodamenduen errendimenduaren azterketa". Tribology International, 142, 105-117.
4. Brown, R. (2022). "Makineria modernorako diseinu-irtenbide trinkoak: errodamendu espezializatuen eginkizuna". Sistema Mekanikoak eta Seinaleen Prozesamendua, 170, 108831.
5. Chen, X. eta Wang, L. (2020). "Aurrerapenak gailu txikituetarako errodamendu-teknologian". IEEE Transactions on Components, Packaging and Manufacturing Technology, 10(4), 612-625.
6. Thompson, K. (2021). "Gurutzatutako errodamenduen eragina gailu medikoen berrikuntzan". Journal of Medical Devices, 15(3), 031002.
